Dalam perakitan panel listrik (panel building), manajemen kabel (wire management) sering kali dianggap sebagai urusan estetika belaka. Selama kabel terlihat rapi dan lurus, pekerjaan dianggap selesai. Padahal, penggunaan cable tie panel listrik yang tidak tepat—baik dari segi ukuran, material, maupun metode pengikatan—bisa menjadi bom waktu bagi tim maintenance.
Salah mengeksekusi bundling kabel tidak hanya mempersulit proses troubleshooting, tetapi juga berisiko menurunkan performa sistem kelistrikan hingga memicu kegagalan fatal.

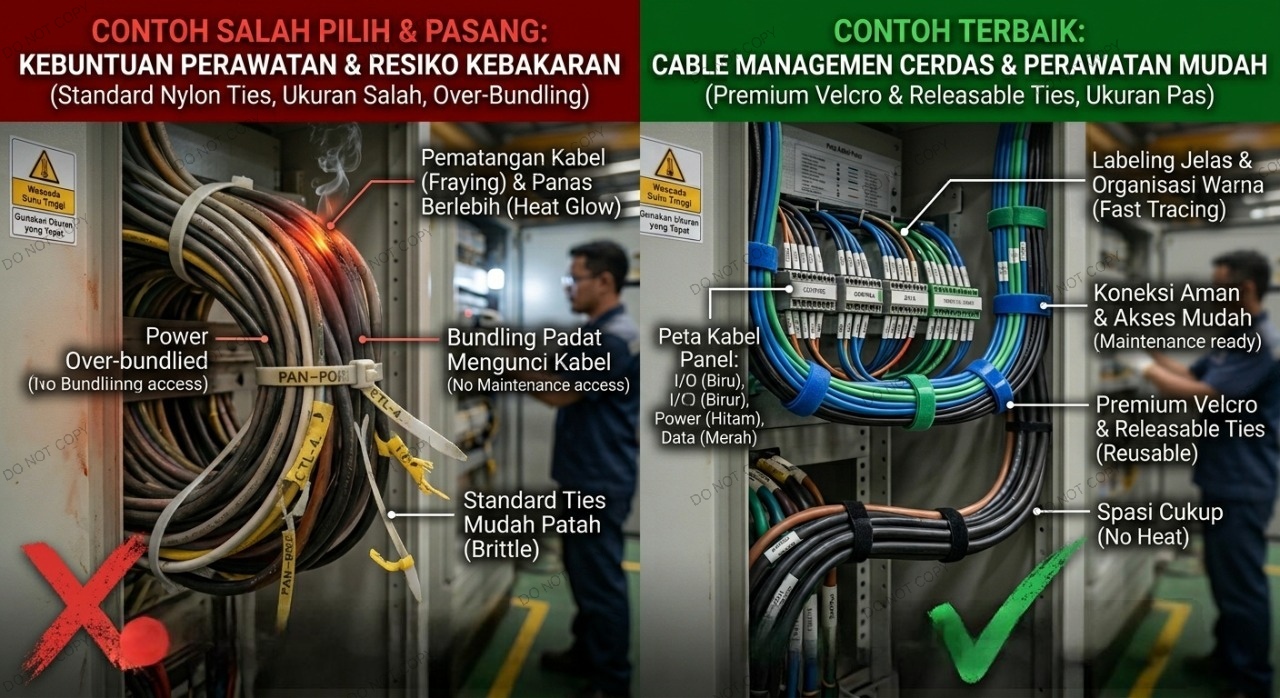

Dampak Buruk Salah Pilih & Salah Pasang Cable Tie
- Over-Bundling Kabel dan Heat Accumulation
Mengikat kabel dalam satu bundel yang terlalu besar memang menghemat ruang, namun ini adalah pelanggaran serius terhadap UL wiring practice (standar UL 508A). Ketika arus listrik mengalir, kabel akan menghasilkan panas. Jika terlalu banyak kabel diikat mati dalam satu bundel (over-bundling), panas tidak dapat terbuang dengan baik (heat accumulation).
Kondisi ini menyebabkan terjadinya derating factor (penurunan kapasitas hantar arus kabel), yang jika dibiarkan dapat melelehkan isolasi kabel dan memicu hubungan pendek arus listrik (short circuit). - Terganggunya Airflow Management
Panel listrik modern membutuhkan sirkulasi udara yang optimal untuk mendinginkan komponen kritikal seperti VFD (Variable Frequency Drive), PLC, atau kontraktor. Bundel kabel yang terlalu masif dan rute yang berantakan akan bertindak seperti “dinding” yang memblokir jalur udara (airflow management), menyebabkan suhu internal panel melonjak di atas batas aman (umumnya maksimal 40°C hingga 50°C). - Sulit Melakukan Tracing Kabel
Bayangkan tim maintenance harus melacak satu kabel kontrol yang putus di dalam bundel berisi 50 kabel yang diikat kencang dengan cable tie standar. Mereka harus memotong puluhan cable tie, berisiko melukai isolasi kabel dengan tang potong (wire cutter), dan mengikatnya kembali dari awal. Waktu downtime pabrik pun akan membengkak hanya karena urusan pengikatan kabel.
Strategi Best Practice Routing & Pemisahan EMI
Untuk menghindari masalah di atas, teknisi harus menerapkan standar routing yang benar:
- Pemisahan Kabel (EMI Separation): Jangan pernah menyatukan kabel daya (power cable) bertegangan tinggi dengan kabel sinyal/kontrol (data/signal cable) dalam satu bundel atau wiring duct yang sama. Berikan jarak minimal 100–200 mm untuk mencegah gangguan induksi elektromagnetik (Electromagnetic Interference / EMI) yang bisa mengacaukan sinyal PLC atau sensor.
- Faktor Pengisian (Fill Ratio): Sesuai standar NEC dan UL, pengisian kabel di dalam wiring duct atau bundel sebaiknya tidak melebihi 40% hingga 50% dari total kapasitas ruang, demi menyisakan ruang untuk disipasi panas.
Solusi Maintenance: Beralih ke Releasable Ties
Untuk area panel yang sering mengalami modifikasi atau upgrade (seperti jalur I/O PLC atau terminal block kontrol), sangat disarankan menggunakan releasable cable ties (kabel tis yang bisa dilepas-pasang).
Meskipun harga kabel ties jenis ini sedikit lebih mahal di awal, investasi ini akan memangkas durasi maintenance hingga 60% karena teknisi cukup membuka pengunci manual tanpa perlu memotong dan membuang tie yang lama.
Panduan Memilih Ukuran & Jenis Kabel Ties Terbaik
Jangan asal menggunakan satu ukuran kabel ties untuk semua kebutuhan. Di bawah ini adalah tabel komparasi untuk membantu Anda memilih kabel ties terbaik untuk kebutuhan panel industri.
Tips Teknis:
Untuk pemasangan massal pada panel distribusi, selalu gunakan cable tie tensioning tool (tang kabel tis) yang disetel pada kekuatan (torque) tertentu. Hal ini memastikan ikatan cukup kuat untuk menahan beban kabel, namun tidak terlalu kencang hingga menjepit (crimping) isolasi kabel.
